Waarom meelopend frezen of tegenlopend?

Je hebt ongetwijfeld al gehoord van tegenlopend en meelopend frezen. Maar wat houdt dit nu juist in? Wel, beide termen zijn frees strategieën, met elk een aantal voor-en nadelen. Welke strategie je gaat hanteren zal afhangen van de toepassing.

Het kiezen van de juiste strategie is belangrijk. Wanneer een frees gaat snijden in het materiaal ontstaat er als het ware een schok wanneer de frees contact maakt met het werkstuk, dit zowel bij het intreden als uittreden. De wijze waarop dit gebeurt is een belangrijke factor om succesvol te frezen. Daarnaast spreekt het voor zich dat je de juiste frees koopt voor de toepassing.

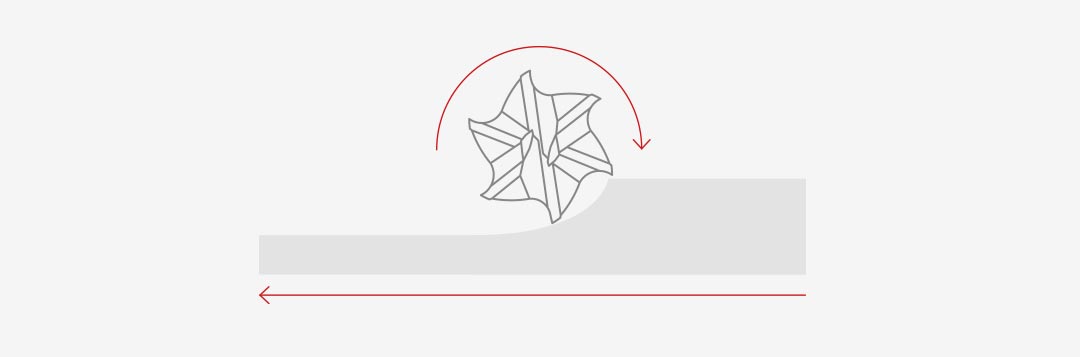

Wat is meelopend frezen?

  • Bij meelopend frezen gaan de frees en de voeding roteren in dezelfde richting.
  • Als de frees rechts draait zat de tafel zich naar links verplaatsen waardoor de spaanafvoer in de tegenovergestelde richting van de voeding gaat.

Voordelen bij meelopend frezen

  • Het werkstuk blijft mooi op z’n plaats dankzij de neerwaartse krachten. Dit geldt zeker voor kleine werkstukken.
  • Een vlotte spaanafvoer: spanen zullen achter de frees geduwd worden.
  • De kwaliteit van het oppervlak is beter. Er kunnen frezen benut worden met een grotere spaanhoek.


Nadelen bij deze strategie

  • De opspanning moet absoluut stabiel zijn en er mag geen speling zijn bij de tafelvoeding.
  • Om te voorkomen dat de freestanden te veel materiaal grijpen en afbreken mag de moer van de aandrijfspindel slechts een minimale speling hebben.


Wanneer gebruik je deze strategie?

Meelopend frezen is aan te raden bij CNC-machines waar vrijwel geen speling aanwezig is.

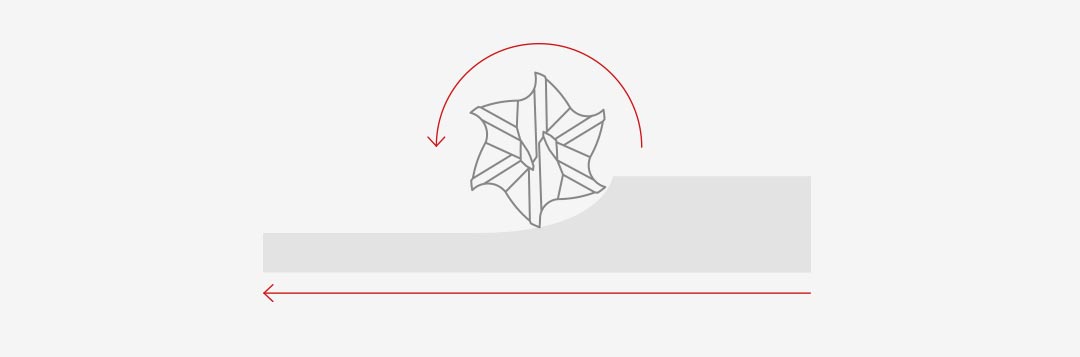

Wat is tegenlopend frezen?

  • Bij tegenlopend frezen gaan de frees en de voeding roteren in een tegengestelde richting.
  • Als de frees rechts draait zal de tafel zich naar rechts verplaatsen. De spaanafvoer zal zich in dezelfde richting als de voeding bevinden.

Voordelen bij tegenlopend frezen

  • Stabiliteitsvoordeel: in tegenstelling tot meelopend frezen wordt heen en weer getrek vermeden bij conventionele draai/freesmachines die geen spelingsvrije bewegingsmoer hebben. Dit komt omdat bij het tegenlopend frezen de bewegingsmoer tegen de flank van de spil gedrukt wordt. Een meelopende frees trekt daarentegen het werkstuk naar zich toe en duwt de bewegingsspil van het werkstuk van zich af.
  • Verspanen van metaal verloopt soepel (mits een scherpe frees).


Welke nadelen zijn er?

  • Verminderde levensduur: de frezen slijten sneller dan bij meelopend frezen
  • Meer vermogen nodig: de breedte van de spaan begint minimaal maar eindigt maximaal. Er ontstaat dus een toenemende wrijving die meer vermogen vergt.
  • Additionele spankracht nodig om te vermijden dat het werkstuk naar omhoog getrokken wordt.
  • De ophoping van de spanen kan eventueel schade veroorzaken aan het oppervlak.


Wanneer tegenlopend frezen?

Tegenlopend frezen is aanbevolen bij conventionele (oudere) machines omwille van de aanwezige speling.

Spaanvorming bij tegenlopend en meelopend frezen

Of je nu tegenlopend of meelopend gaat frezen, een belangrijke regel om steeds in het achterhoofd te houden is de spaanvorming, of beter gezegd de manier waarop de spanen gevormd worden. Bij het intreden moet er sprake zijn van dikkere spanen, bij het uittreden moet er sprake zijn van dunne spanen. Door deze regel toe te passen ga je stabiel en efficiënt frezen. Daarnaast is het aangewezen ook bijkomende strategieën te bekijken zoals trochoïdaal frezen.
