Trochoidaal frezen is een freesstrategie. Deze staat ook bekend als circulair frezen. Bij het traditioneel frezen wordt in een lineaire lijn bewogen. Trochoidaal frezen wijkt daar van af en gebruikt een ander bewegingspatroon. Men gaat verspanen door te bewegen in kleine cirkels om vervolgens lineair naar voor te bewegen. Omdat er gewerkt wordt in een roterende beweging zal de hoeveelheid verspaand materiaal vrij hoog zijn.
Deze methode is vrijwel bij elk type materiaal toe te passen met uitzondering van bv. gietijzer en titaansoorten waar deze freesstrategie moeilijker toepasbaar is.
Wanneer toepassen?
Bij grotere oppervlakken, wanneer een groot volume moet verspaand worden.
Wanneer niet toepassen?
Minder aangewezen bij kleine oppervlakken.
Wat zijn de voordelen?
- De bewerkingstijd wordt verkort
- Een constantere verspaning
- Vibraties worden verminderd
- Verminderde spilbelasting
- Verminderde warmteontwikkeling
- Betere proceszekerheid
- Je bereikt hogere standtijden
- Grote dieptes voor de snedes zijn mogelijk
- Meer verspanend volume
- Je kan kleinere freesdiameters gebruiken
- Semi-nafrezen wordt overbodig
- Slechts 1 freesdiameter nodig
Strategieën bij trochoidaal frezen
Trochoidaal frezen omvat 3 soorten strategieën: statisch, dynamisch en pendelend. Voor je frezen koopt is het goed hier even bij stil te staan. Hieronder geven we wat meer duiding bij elk van deze freesstrategieën.
Statisch
Dit is de eenvoudigste beweging bij trochoidaal frezen, meestal cirkelvormig of ellipsvormig. Schuift omwille van de tafelvoeding door het product heen.
- Verspaantijd: goed
- Benodigde CAM-dynamiek: beperkt

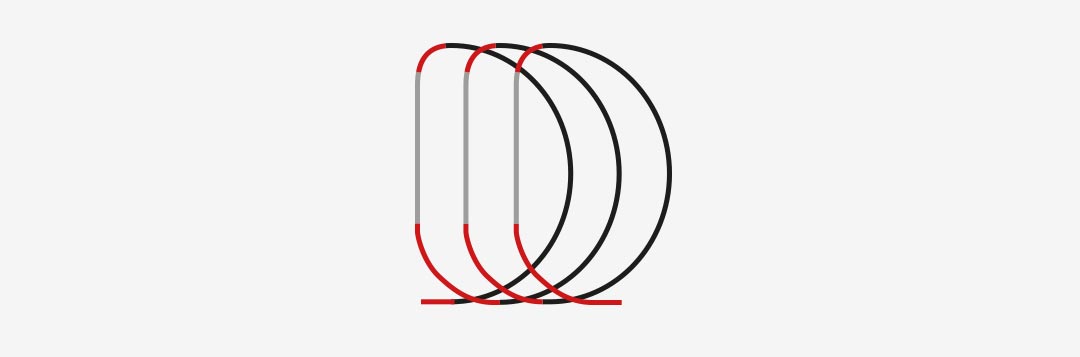

Dynamisch
Hier gaat de frees in ijlgang bewegen en een lineaire beweging (grijs) maken tussen het intreden en uittreden van de frees (rood). Deze bewerking zal meer dynamiek vereisen van een CNC-machine dan bij statisch frezen.
- Verspaantijd: beter
- Benodigde CAM-dynamiek: gemiddeld
Pendelend
Bij deze techniek gaat de frees intreden aan dezelfde zijde waar de frees ook uittreedt. Er wordt dus een pendelende “op en neer” beweging gemaakt. De frees zal vrijwel de hele tijd in snede zijn. Deze freesstrategie zal een vrij hoge dynamiek vereisen van de CNC-machine.
- Verspaantijd: beste (van de 3 technieken)
- Benodigde CAM-dynamiek: hoog
Trochoidaal frezen vs dynamisch
We spreken alleen van trochoidaal frezen als men sleuven gaat frezen waarbij de frees zich enkel voortbeweegt in een cirkelvormig of ellipsvormig traject. Met uitzondering van de radius bij het in-en uittreden zal de radius van het freestraject constant zijn. De radius van de gleuf is vergelijkbaar met deze van het freestraject.
In de praktijk verwijst men soms naar trochoïdaal frezen als “dynamisch frezen”. Strikt genomen klopt dit niet en is er een wezenlijk verschil. Wanneer je dynamisch gaat frezen kan het freestraject zelf zowel uit rechte banen als cirkelvormige banen bestaan. De cirkelvormige trajecten kunnen voor een stuk bestaan uit rechte lijnen of heel grote radii, in combinatie met kleinere radii bij in-en uittrede van de frees.
Het is wel zo dat trochoïdale freestrajecten deel kunnen uitmaken van een dynamisch freesprogramma.
Tip: denk ook even naar of je meelopend of tegenlopend gaat frezen.
